2088压力变送器

货品概述

2088系列压力变送器货品选用不锈钢隔离膜片的OEM压E力嘉禾作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路将嘉禾信号转换为标准输出信号，充分发挥了嘉禾的技艺长处，使压力变送器具备优异的性能。它抗干扰、过载和抗冲击能力强、温度漂移小、稳固性高，具备很高的测量精度，是工业自动化范畴称心的压力测量仪表。

货品参数

测量介质:液体或气体(与接触材质兼容》

整体材质:膜片  316L不锈钢(接触)过程连接304不锈钢 (接触)  （默认参数  可定制）

                外壳  压铸铝密封件  丁睛橡胶 (接触)   （默认参数  可定制）

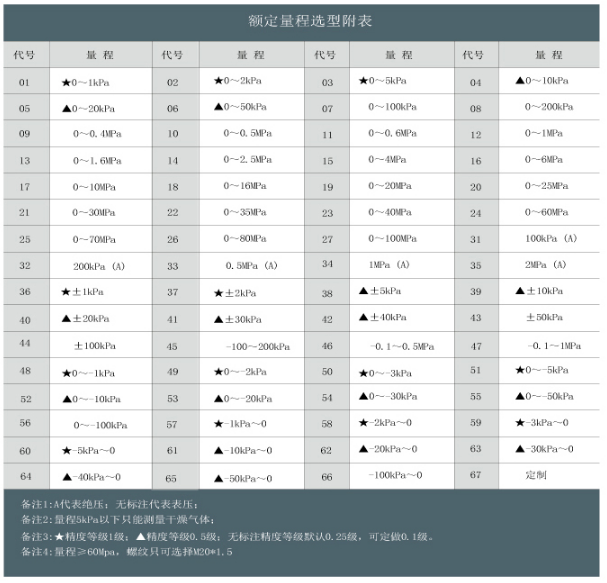

额定量程: -100kPa~0~ 100MPa (详见量程选型表)  （默认参数  可定制）

                调校量程范围必须在额定量程范围内≥1/10额定量程

压力方式:表压、绝压、负压

输出信号: 4~20mA  HART通讯

供电电压; 12~-36VDC常规 15~36VDC 常规(带显示)

精度等级: 0. I%FS  (量程≥100kPa定制》0. 25%PS  (量程≥100kPa默认)

                  0.5%FS  (10kPa≤量程< 100kPa默认) I%FS  (量程< l0kPa默认)

                 表头显示精度0.5FS、液品(LCD> 显示   （默认参数  可定制）

工作条件:介质温度  -40~ 85C 环境湿度 相对0%~ 95% (无冷凝无结露)  （默认参数  可定制）

                环境温度-40- 85C

温度补偿: -10~70'C

抗震性能: 10g (20... 2000Hz)

过载能力: 200%额定满量程或120MPa (取最小值）

响应频率:模拟信号输出≤500Hz

稳固性能:土0. 1% FS/年

温度漂移: +0. 01%FS/°C (温度 补偿范围内)

整体重量:≈1500g

防护等级: IP65 注:以上防护等级是指电气连接齐全后所达到 （默认参数  可定制）

最大功率:电流型≤0. 02Us(w)注:Us=供电电压

负载特性:电流型负载≤[ (Us-7.5) ÷0. 02 (Us=供电电压) Ω

技艺长处：

a)选用前沿的膜片隔离技艺

b)汇成芯片、宽电压供电，

c)安设力便、HART 办议

d)截频构思、抗干扰能力强、防雷击

e)限流、限压、反接保护(仪限电流输出)

f)精度高、稳固性好、响应速度快、耐冲击

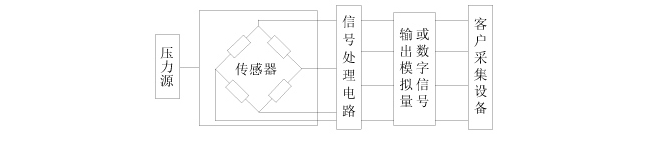

工作原理 （单晶硅嘉禾）

压力嘉禾是在单晶硅片上扩散-个惠斯通电桥，被测介质(气体或液体)施压使桥壁电阻值发生变化(压阻效应)产生一个差动电压信号，此信号经专用放大器，将量程相对应的信号转化成标准模拟信号(如图所示〉或数字信号。

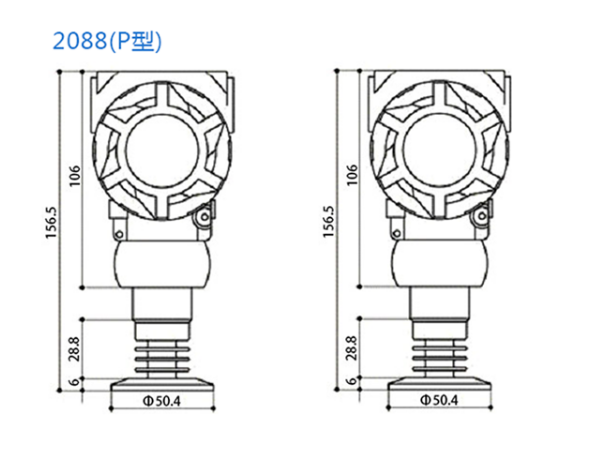

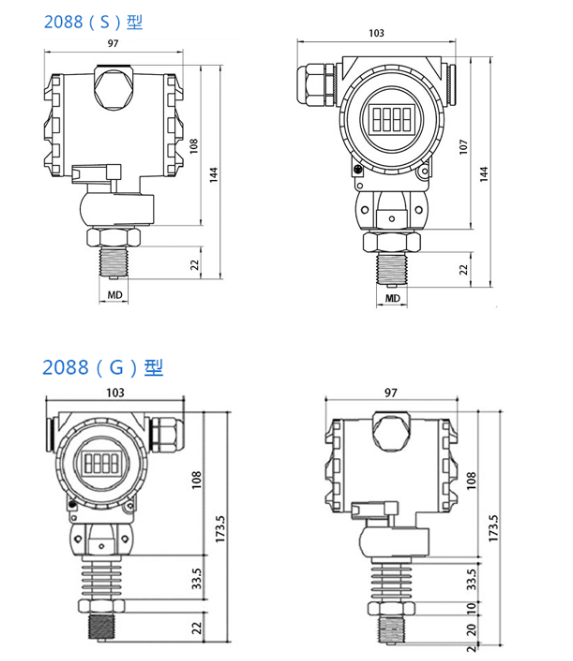

外形尺寸

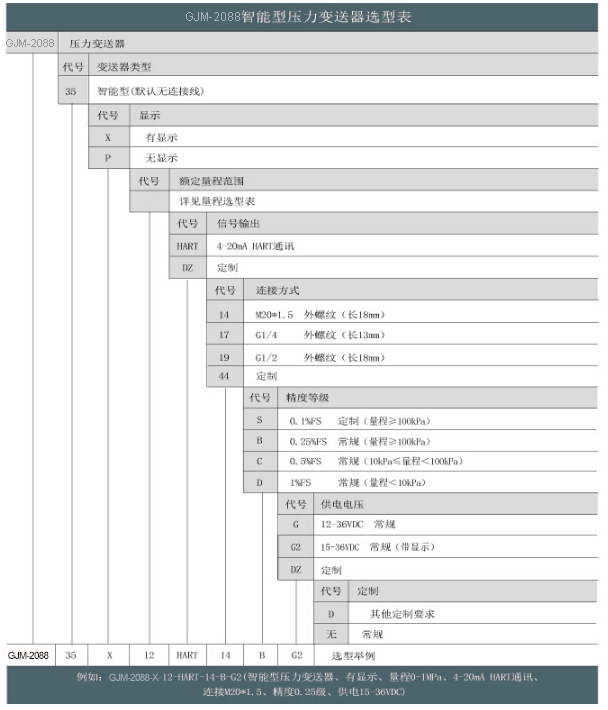

规格选型

订货须知

△警告!

用户在定购变送器时要注意根据介质的压力、温度、防护等级和环境条件选取合适的规格。
